  • 产品名称：HAMAMATSU 滨松 C10149 脉冲延迟发生器

  • 产品型号：C 10149
  • 产品厂商：HAMAMATSU 滨松
  • 电话：13246646513 13682357549
  • QQ：564600083
你添加了1件商品 查看购物车
简单介绍：
详情介绍：

HAMAMATSU  滨松    C10149    脉冲延迟发生器


特点

  • 独立控制 3 通道脉冲输出
  • 突发脉冲输出（仅输出 C）
  • PC 控制
  • USB 总线供电
  • 紧凑轻便

用途

  • 门控图像增强器单元的时序控制
    • 用于同步图像增强器门控与激光器或频闪光源（照明）的时序控制
    • 用于同步图像增强器门控与发动机燃烧或快速移动物体（观察目标）的时序控制
  • 用于门控光电倍增管模块的时序控制
    • LiDAR、荧光寿命测量等
  • 测量设备和工厂自动化设备的时序控制

特性示例

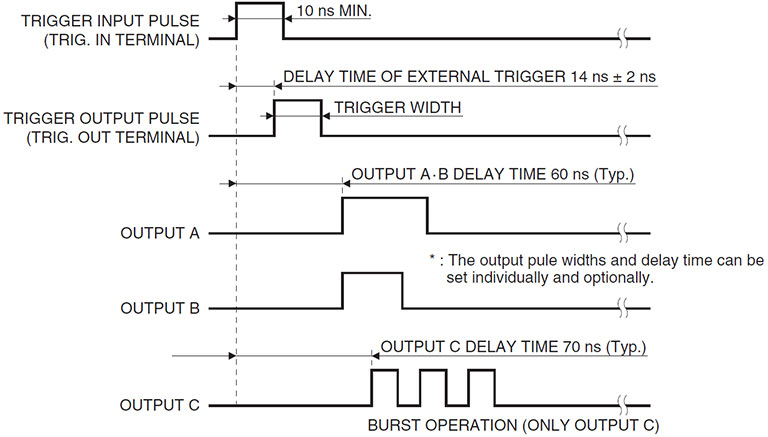

快门时序图（外部触发模式）

快门时序图

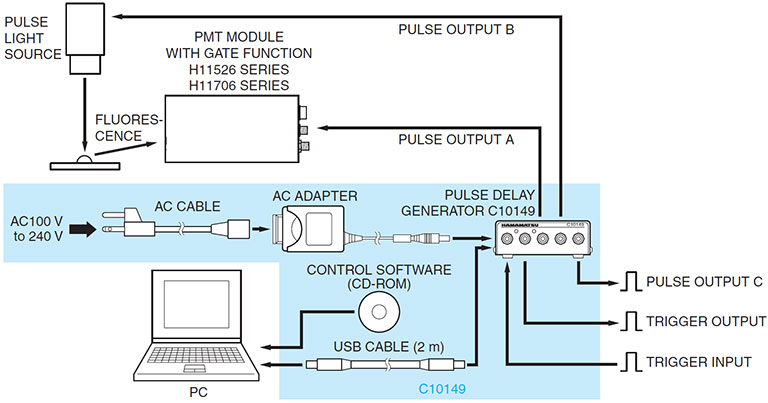

连接图

连接图

详细参数

总体

参数 说明/值
触发器 模式 内部 外部
输入通道数 - 1
输入终端 - BNC-R
输出 触发通道数 1
脉冲通道数 3
输出端 BNC-R

触发输入（外部触发器）

参数 说明/值
信号等级 TTL
逻辑电平 阳极/阴极（可选）
*小脉波宽度 10 ns
阻抗 1 kΩ
重复频率 0.1 Hz 至 200 kHz

触发输出

参数 说明/值
输出水平 4.5 V (*1)
逻辑电平 阳极/阴极（可选）
脉波宽度 内部触发模式 100 ns
外部触发模式 外部触发器脉波宽度
外部触发器的延迟时间 14 ns ± 2 ns
阻抗 10 Ω

脉冲输出（A、B、C）

参数 说明/值
信号等级 4.5 V (*1)
逻辑电平 阳极/阴极（可选）
重复频率 (*2) 0.05 Hz 至 200 kHz
脉波宽度 范围 5 ns 至 20.45 s (*3)
分辨率 10 ns (*3)
延迟时间 范围 0 ns 至 20.45 s (*3)
分辨率 10 ns (*3)
突发操作（仅输出 C） 脉波宽度 5 ns 至 13.63 s (*3)
脉冲间隔时间/脉冲 200 ns ～ 20.45 s (*3)
脉冲数 1 至 255
初始延迟时间 (*4) 输出 A 和 B 60 ns
输出 C 70 ns
脉冲抖动 内部触发模式 1 ns以下
外部触发模式 2 ns以下 (*5)
上升时间/下降时间 (*6) 5 ns以下

定额

参数 说明/值
电源 USB (*7) 5 V
交流适配器（提供） 交流 100 V 至交流 240 V
功耗（无负载） 1.8 W
重量 300 g
尺寸 (W × H × D) 100 mm × 36 mm × 100 mm（不包括突出部分）
工作环境温度 0 °C 至 +40 °C
工作和储存湿度 *大值 70%（无冷凝）

配备控制软件 (*8)

参数 说明/值
适用的操作系统 Windows® 10 Pro
接口 USB 2.0

备注
*1：连接 50 Ω 负载时。
*2：使用内部时基时。
*3：如果设置为 10 μs 或更长时间，分辨率会降低。
*4：输入触发脉冲造成的典型延迟时间。请参阅时序图。
*5：当频率为 1 kHz 或更高时，抖动为 10 ns 或更低。*6：峰值振幅的 10% 至 90%（50 Ω 负载）
*7：如果由于需要连接的设备负载导致电力不足，请使用交流适配器。
*8：软件用于选择逻辑电平，以及设置脉波宽度和延迟时间等。
